Description

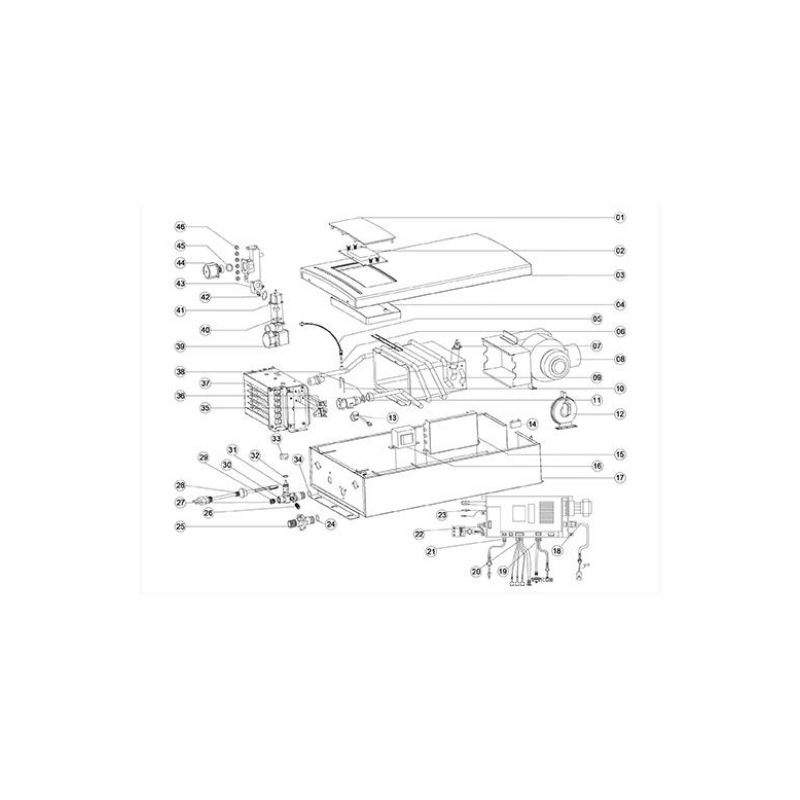

| 1- Acabamento Painel Digital
2- Painel Digital 3- Tampa Frontal Fixação Por Encaixe 4- Tampa Traseira Painel Digital 5- Sensor de Temperatura Saída de Água 6- Oring Junção Sensor Saída Água/Camara Combustão 7- Sensor de Temperatura da Câmara de Combustão 8- Conjunto Motor Ventilador 9- Camara de Combustão 10- Clip Fixação Fluxostato 11- Fluxostato 12- Sensor Automático da Ventoinha 13- Sensor de Fluxostato 14- Capacitor da Ventoinha 15- Placa de Controle 16- Transformador 17- Tampa Trazeira 18- Cabo de Interligação de Alimentação Elétrica |
29- Filtro Conexão Entrada Gás
30- Conexão Entrada de Água 31- Haste de Vazão de Água 32- Oring Haste de Vasão de Água 33- Seletor Haste Vazão de Água 34- Oring Conexão Entrada de Água 19- Cabo Sensor Automático Ventoinha/Sensor Fluxostato 20- Cabo Solenoides 21- Cabo Interligação Sensor Temperatura Saída de Água 22- Cabo interligação Painel Digital 23- Cabo Interligação Ionizador 24- Oring Conector Entrada de Gás 25- Conexão Entrada de Gás 26- Valvula Segurança Agua Ko15/20D/DI 27- Oring Valvula de Segurança 28- Cabo Alimentação Elétrica |
35- Centelhador
36- Elétrodo de Ionização 37- Queimador 38- Oring Junção Camara Combustão/Fluxostato 39- Válvula de Gás 40- Oring Junção Válvula Solenoide/Válvula de Gás 41- Válvula Solenoide de Segurança 42- Oring Junção Válvula de Gás/Distribuidor 43- Distribuidor de Gás Completo 44- Válvula Solenoide Distribuidor de Gás 45- Oring Junção Válvula Solenoide/Distribuidor 46- |
